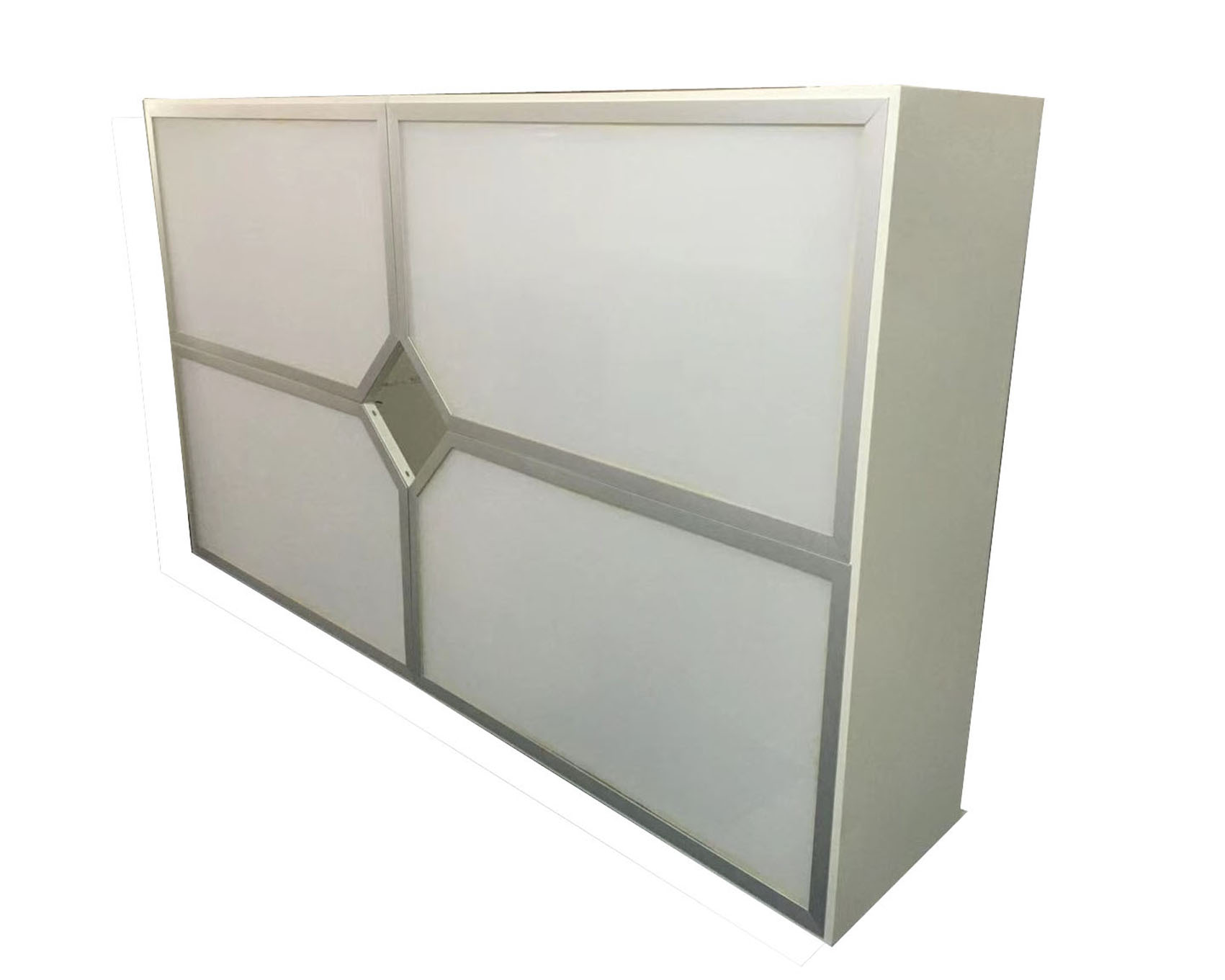

佛山萬級層流送風天花

萬級送風天花又稱為潔淨送風天花，淨化送風天花，層流送風天花，無塵送風天花，手術室送風天花。

萬級送風天花是現代醫院手術室必用的一種淨化裝置。萬級層流送風天花它的裝置是根據國內外*的阻漏層技術，依托手術室潔淨送風天花裝置，使用本設備可合理分布潔淨室內的氣流，有效保證室內的潔淨度（送風麵100級）。萬級送風天花可廣泛應用於醫院潔淨手術室、潔淨病房、潔淨動物房等項目。

萬級送風天花箱體板金製作，表麵烤漆。萬級送風天花 隨著現代醫學科學的飛速發展，外科技術對手術室的潔淨條件的要求也越來越高。百級層流手術室是目前較為理想的。

但如何有效管理，使層流手術室的空氣菌落數符合衛生部頒發的空氣環境衛生學標準，又符合潔淨手術室等級標準，並使之減少到最低限度，國內檢索文獻資料較少，是目前潔淨手術室管理中值得探討的一個新的課題。

層流送風天花是采用空氣潔淨對微生物汙染采取程度不同的控製，達到控製空間環境中空氣潔淨度適於各類手術之要求；並提供適宜的溫、濕度，創造一個潔淨舒適的手術空間環境。

萬級送風天花應用範圍：

萬級送風天花-無塵淨化天花廠家全新第二代德國FFA技術層流淨化天花，層流天花是潔淨手術室、層流病房的淨化送風末端，它兼有高效過濾，均流及氣流補償作用；萬級送風天花可廣泛應用於醫院潔淨手術室、潔淨病房、潔淨動物房等項目。

萬級送風天花特點；

萬級送風天花-無塵淨化天花廠家全新第二代德國FFA層流淨化天花，層流天花是潔淨手術室、層流病房的淨化送風末端，它兼有高效過濾，均流及氣流補償作用。

送風天花結構的合理性直接影響到手術室的送風效果，淨化級別，垂直送風模式，手術室專用不鏽鋼層流送風天花：

送風天花參照國際國內規範和進行開發，經十多年實際醫院使用經驗積累，結構合理，分為I、II、III級手術室用，箱體冷板噴塑，下框全不鏽鋼，美觀耐用。

潔淨送風天花裝置是根據國內外*的阻漏層技術，使用本設備可合理分布潔淨室內的氣流，有效保證室內的潔淨度（送風麵100級）。

萬級送風天花參數:

Ⅰ型、Ⅱ型、Ⅲ型；過濾效率99.99%；出風風速(m/s)0.45、0.3、0.23

送風麵尺寸2600×2400；2600×1800；2600×1400；

外形尺寸2680×2480×450；2680×1880×450；2680×1480×450

高效過濾器規格數量：630×580×220×16隻；630×580×220×12隻；630×680×220×8隻

使用場合：Ⅰ級特別潔淨手術室、Ⅱ級標準潔淨手術室、Ⅲ級一般潔淨手術室。

手術室的潔淨送風天花，其特征是，在靜壓箱進風上方按氣流方向設置高效過濾器箱體及高效過濾器，在靜壓箱進風口處設均布器，下方設阻漏層。阻漏層為低阻亞高效過濾材料，阻力在40—80Pa，過濾效率在亞高效範圍內。

優點：

設置阻漏層，突破了高效過濾器必須布置在送風末端的常規模式；可降低建築層高；方便過濾器的安裝檢修；使室內含塵濃度再次降低，把潔淨區麵積擴大1倍以上。適用於手術室和包括單向流百級區亂流潔淨間。 　

要求：

手術室的潔淨送風天花，包括靜壓箱、高效過濾器，其特征 是，在靜壓箱進風上方按氣流方向設置高效過濾器箱體，箱體內置高效過濾 器，在靜壓箱進風口處設有均布器，在靜壓箱下方設置阻漏層。

手術室送風天花的製作方法：

本發明涉及送風天花，尤其是手術室送風天花。手術室送風天花，包括吊杆、吊龍骨、單槽送風天花模塊、雙槽送風天花模塊、風管法蘭、龍骨槽、高效過濾器、凸頭、送風口，所述的單槽送風天花模塊采用鋼板製成一個中空的長方體，所述的長方體的內部中間固定安裝有高效過濾器，所述的長方體的上端開風口並安裝有風管法蘭，所述的長方體的底部安裝有送風口，所述的長方體的左上角製作成一個向內凹的一級的階梯角，所述的階梯角上固定連接有龍骨槽；所述的長方體的右上角製作成一個水平凸出的凸頭。

優點，采用模塊化設計，安裝運輸方便，多個模塊任意組合，適用各種大小的手術室需要，更換過濾器方便、送風氣流更為均勻，結構簡單，清潔除塵作用好。

說明：手術室送風天花。

領域：送風天花，尤其是一種手術室送風天花。

背景：現有的手術室送風天花，都製作成整體式，這帶來以下不便。

一、整體式的手術室的送風天花體積大，需要占用比較大的空間，運輸和存儲不方便；

二、整體式的手術室的送風天花重量大，需要多人或垂直安裝設備安裝，安裝困難；

三、如果要增大或減少整體式送風天花的大小，隻能重新製作送風天花，送風天花的通用性小；第四，整體式送風天花在更換維護高效過濾器時，隻能仰頭在高處操作，維護管理困難。

內容：目的在於克服現有技術中的缺陷，采用一種手術室送風天花，采用模塊化設計，安裝運輸方便，多個模塊任意組合，適用各種大小的手術室需要，更換過濾器方便、送風氣流更為均勻，結構簡單，清潔除塵作用好。

為實現上述目的，本發明的技術方案是采用一種手術室送風天花，包括吊杆、吊龍骨、單槽送風天花模塊、雙槽送風天花模塊、風管法蘭、龍骨槽、高效過濾器、凸頭、送風口，所述的單槽送風天花模塊采用鋼板製成一個中空的長方體，所述的長方體的內部中間固定安裝有高效過濾器，所述的長方體的上端開風口並安裝有風管法蘭，所述的長方體的底部安裝有送風口，所述的長方體的左上角製作成一個向內凹的一級的階梯角，所述的階梯角上固定連接有龍骨槽；所述的長方體的右上角製作成一個水平凸出的凸頭。

所述的雙槽送風天花模塊采用鋼板製成一個中空的長方體，所述的長方體的內部中間固定安裝有高效過濾器，所述的長方體的上端開風口並安裝有風管法蘭，所述的長方體的底部安裝有送風口，所述的長方體的左右上角分別製作成一個向內凹的一級的階梯角，所述的階梯角上分別固定聯接有龍骨槽。

所述的吊龍骨采用鋁合金擠壓成型，所述的吊龍骨的橫斷麵製作成一個凹槽，所述的吊龍骨的凹槽的一邊穿在雙槽送風天花模塊或單槽送風天花模塊的龍骨槽中，所述的吊龍骨的凹槽的另一邊鑽通孔並製作有內螺紋，所述的吊龍骨與吊杆螺紋聯接。

有益效果在於:

1、采用模塊化設計，安裝運輸方便。

2、多個模塊任意組合，適用各種大小的手術室需要。

3、更換過濾器方便、送風氣流更為均勻。

4、結構簡單，清潔除塵作用好。

吊杆1、吊龍骨2、單槽送風天花模塊3、雙槽送風天花模塊4、風管法蘭5、龍骨槽6、高效過濾器7、凸頭8、送風口 9。

具體實施方式：具體實施方式作進一步描述:

提供的設計方案，手術室送風天花，包括吊杆;

1、吊龍骨

2、單槽送風天花模塊

3、雙槽送風天花模塊

4、風管法蘭

5、龍骨槽

6、高效過濾器

7、凸頭

8、送風口

9，所述的單槽送風天花模塊3采用鋼板製成一個中空的長方體，所述的單槽送風天花模塊3的內部中間固定安裝有高效過濾器7，所述的單槽送風天花模塊3的上端開有風口並安裝有風管法蘭5，所述的單槽送風天花模塊3的底部安裝有送風口9，所述的單槽送風天花模塊3的左上角製作成一個向內凹的一級的階梯角，所述的階梯角上固定連接有龍骨槽6;所述的單槽送風天花模塊3的右上角製作成一個水平凸出的凸頭8。

所述的雙槽送風天花模塊4采用鋼板製成一個中空的長方體，所述的雙槽送風天花模塊4的內部中間固定安裝有高效過濾器7，所述的雙槽送風天花模塊4的上端開風口並安裝有風管法蘭5，所述的雙槽送風天花模塊4的底部安裝有送風口9，所述的雙槽送風天花模塊4的左右上角分別製作成一個向內凹的一級的階梯角，所述的階梯角上分別固定聯接有龍骨槽6。

所述的吊龍骨2采用鋁合金擠壓成型，所述的吊龍骨2的橫斷麵製作成一個凹槽，所述的吊龍骨的凹槽的一邊穿在雙槽送風天花模塊4或單槽送風天花模塊3的龍骨槽6中，所述的吊龍骨2的凹槽的另一邊鑽通孔並製作有內螺紋，所述的吊龍骨2與吊杆I螺紋聯接。

工作過程是:送風天花的組成方式，組成一個送風天花，需要三個雙槽送風天花模塊4和六個單槽送風天花模塊3，四根吊龍骨2。

三個雙槽送風天花模塊4的兩邊的龍骨槽6上分別穿兩根吊龍骨2，六個單槽送風天花模塊3分成兩組，每組各三個單槽送風天花模塊3，每組單槽送風天花模塊3上的龍骨槽6上分別穿一根吊龍骨。

兩組單槽送風天花模塊3靠在一起，一組的凸頭8搭在另一組的龍骨槽6上，另一組的凸頭搭在雙槽送風天花模塊4的龍骨槽6上，此時四根吊龍骨2平行安裝，將吊杆I安裝在土建上，轉動吊杆，調整各組模塊的高度，使之水平*。

在各模塊的風管法蘭5上分別接上送風管，就可以工作了。也可以采用四個模塊、六個模塊或其他數量的模塊組成送風天花。

有益效果在於:采用模塊化設計，安裝運輸方便；多個模塊任意組合，適用各種大小的手術室需要；更換高效過濾器7方便、送風氣流更為均勻；結構簡單，清潔除塵作用好。

以上所述的具體實施例，對本發明的目的、技術方案和有益效果進行了進一步詳細說明，所應理解的是，以上所述僅為本發明的具體實施例而已，並不用於限製本發明，凡在本發明的精神和原則之內，所做的任何修改、等同替換、改進等，均應包含在本發明的保護範圍之內。
